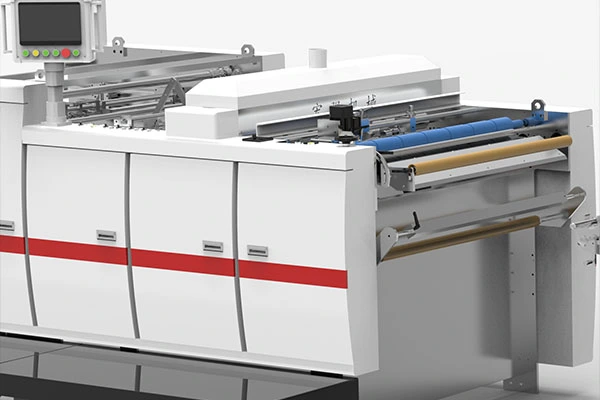

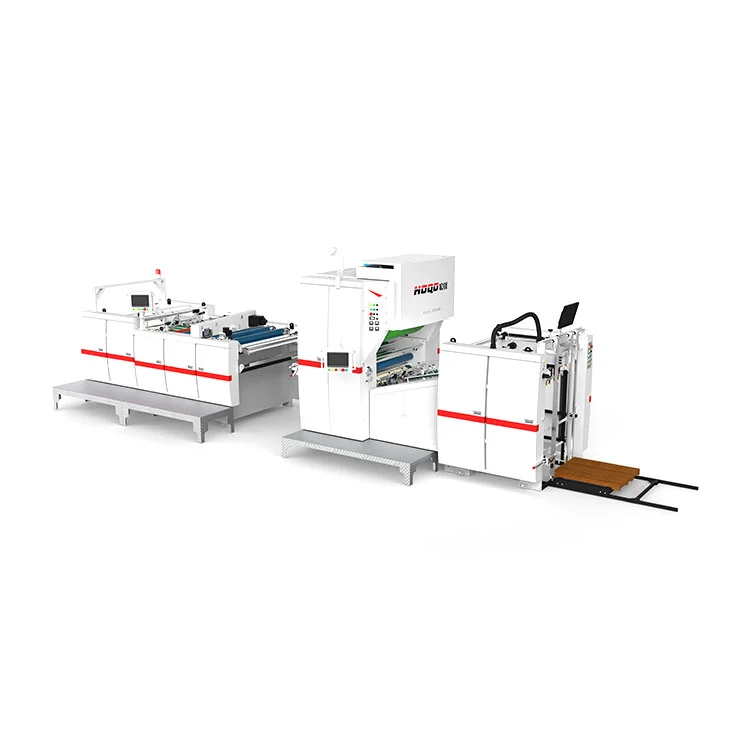

Автоматична машина для ламінування з вертикальним ланцюгом

Якщо ваше виробництво включає ПЕТ, металеву композитну плівку, PLA та інші спеціальні плівки товщиною понад 20 мкм, традиційні дискові ножі можуть зіткнутися з проблемами недостатньої сили різання або поганими результатами. Hongqiang, як провідний виробник машин для ламінування в Китаї, запустив автоматичну машину для ламінування з вертикальним ланцюгом (модель ZDFM-AC). Він використовує додатковий пристрій для різання ланцюгового різака з сервоприводом, спеціально розроблений для міцної товстої спеціальної плівки, що забезпечує міцне, стабільне та високошвидкісне різання, що є професійним інструментом для подолання складних матеріалів з покриттям.

Надіслати запит

Опис продукту

Hongqiang, китайський виробник обладнання для ламінування, пропонує автоматичну машину для ламінування з вертикальним ланцюгом (модель ZDFM-AC). Ця модель призначена для обробки спеціальних плівок, таких як PET, металеві композити та PLA товщиною понад 20 мкм, де звичайні дискові ножі можуть мати обмежену ефективність різання. Машина оснащена додатковим ланцюговим різаком із сервоприводом, розробленим для забезпечення постійної та стабільної продуктивності різання більш твердих матеріалів. Він також оснащений трьома сервосистемами для точного керування процесом, запатентованою тризонною електромагнітною системою нагріву, яка може досягти робочої температури приблизно за п’ять хвилин і, як повідомляється, споживає приблизно на 33% менше енергії, ніж деякі альтернативи, а також важку чавунну раму для покращеної жорсткості. З діапазоном робочих швидкостей 20–100 м/хв обладнання спрямоване на підтримку надійного довгострокового виробництва. Для виробників, які працюють з високоцінними плівками, ця конфігурація може запропонувати корисний спосіб розширення виробничих можливостей у більш вимогливих додатках ламінування.

Параметр продукту (специфікація)

Назва моделі	ЗДФМ-1100AC	ЗДФМ-1250*1450АС
Максимальний розмір аркуша паперу (Ш*Д)	1080*880 мм	1200мм*1450мм
Хв. Розмір аркуша паперу (Ш*Д)	350*280 мм	350мм*280мм
Швидкість ламінування	20-100 м/хв (сервокерований)	20-100 м/хв (сервокерований)
Товщина паперу	80-550 г/м²	80-550 г/м²
Виробнича потужність	24 кВт	27 кВт
Загальна потужність	74 кВт	77 кВт
Подача повітря	1000 л/хв 0,8 МПа	1000 л/хв 0,8 МПа
Блок живлення	380 В 50 Гц / 3P4W	380 В 50 Гц / 3P4W

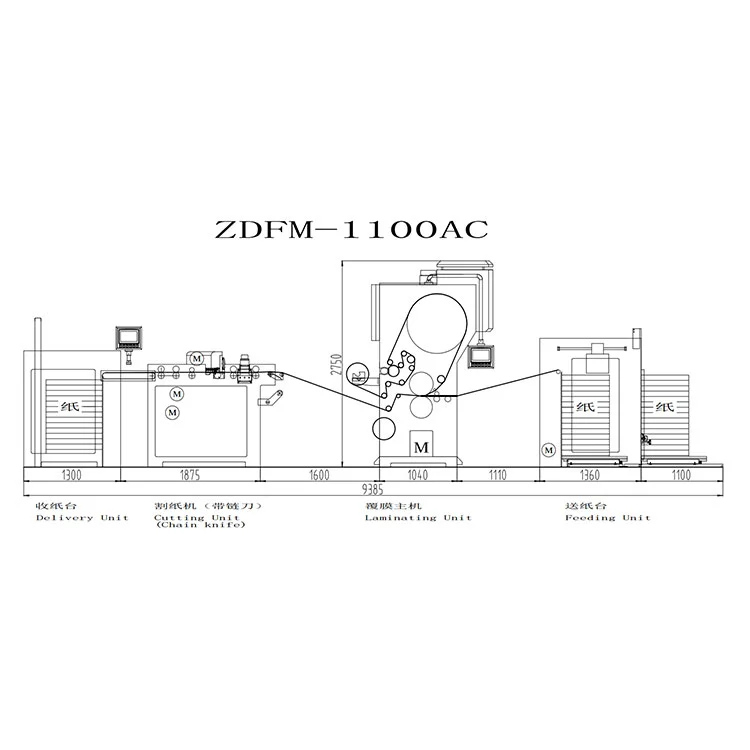

Габаритні розміри (ДШВ)	938522002750 мм	1213523502750 мм
вага	≈8050кг	≈8650 кг
Точність перекриття	≤+1,5 мм	≤+1,5 мм
Товщина плівки на водній основі (загальна)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Загальна товщина клею	4-10 г/м²	4-10 г/м²
Товщина клейової плівки попереднього покриття (загальна)	15-35 мкм	15-35 мкм
Безперервна висота годування	1100 мм	1100 мм
Висота колектора паперу (включаючи піддон)	1250 мм	1250 мм
Контейнер	40HQ	40HQ
код HS	8439300000	439300000
Сумісність матеріалів	плівки PET, OPP, BOPP; паперові підкладки; жорсткі пакувальні матеріали	плівки PET, OPP, BOPP; паперові підкладки; жорсткі пакувальні матеріали

Функції та особливості:

1. Відповідність національним стандартам

Сертифікована механічна конструкція з комплексним покриттям безпеки відповідно до промислових стандартів високих технологій Китаю.

2. Непохитна стабільність

Міцна чавунна рама забезпечує стабільну роботу, пом’якшує вібрацію, навіть за тривалих важких навантажень, розрахована на термін служби понад 20 років.

3. Точна подавання паперу

Удосконалена система сервоприводу забезпечує плавний потік паперу з активним запобіганням застряганню та автоматичним налаштуванням.

4. Технологія Smart Alignment

Високоточне сервовирівнювання забезпечує точність позиціонування ±1,5 мм для точної реєстрації країв.

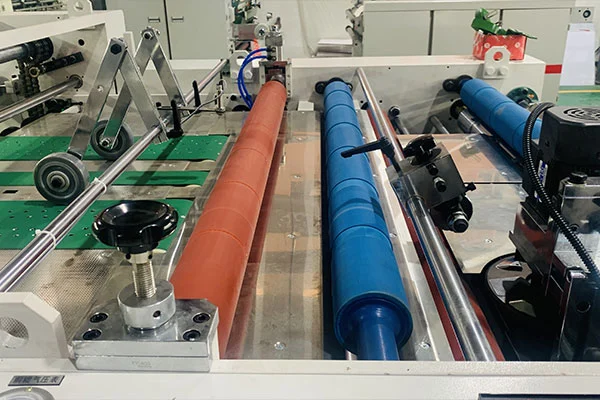

5. Оптимізована теплова система (3-зонний сегментований електромагнітний нагрівальний ролик)

Ефективне підвищення температури: досягає 100°C приблизно за 5 хвилин – значно швидше, ніж традиційні альтернативи.
Постійність температури витримки: зберігає однорідність клею для збереження якості поверхні протягом високошвидкісних прогонів.
Нагрівання цільової зони: для форматів до 720 мм активується лише друга зона, що економить близько 33% енергії.
Подовжений термін служби компонентів: цілеспрямоване нагрівання знижує знос гумових роликів, що сприяє зниженню експлуатаційних витрат.

6. Інтелектуальні режими роботи

ZDFM-A: одноетапна автоматизована послідовність, що охоплює подачу, склеювання, ламінування, накачування та скидання тиску, різання та укладання.

ZDFM-S: операція з підтримкою калібрування – введіть розмір аркуша на HMI, і 14 сервоблоків автоматично вирівняються приблизно за 1 хвилину.

7. Продуктивність без простоїв

Система заміни пластин знижує частоту простоїв і може сприяти значному збільшенню загальної продуктивності.

8. Контроль процесу в реальному часі

Візуальний контроль у режимі реального часу в поєднанні з підключенням до Інтернету речей забезпечує дистанційне оперативне розуміння в будь-який час.

9. Основні компоненти від світових лідерів

Електричні системи: Schneider Electric (Франція), Omron (Японія).

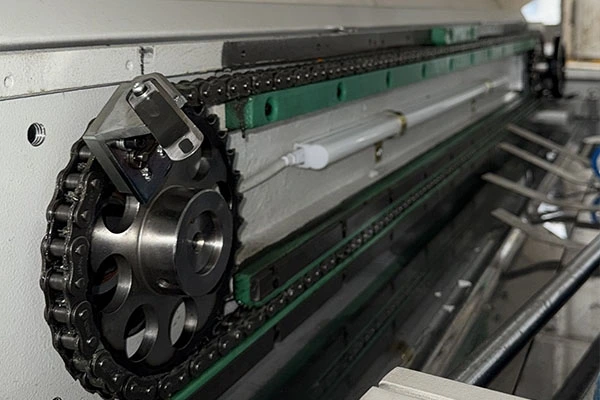

Пристрій ланцюгового ножа (додатково)

1.ПроПристрій ланцюгового ножа, ланцюговий ніж з сервоприводомрізання плівки сшвидка швидкість, підходить дляPET/метал/PLAфільми.(Рекомендовано длятовщина плівок >20 мкм)

2. Різак паперу оснащений контролером натягу, подвійними наборамистабілізуюча структура. Ламінуваннявироби з тонкого паперу плоскііне кучерявийy.

FAQ

Q1: Чим ланцюговий ніж відрізняється від стандартного дискового ножа?

A1: Ланцюговий ніж використовує лезо з сервоприводом для швидшого різання. Ланцюговий ніж краще підходить для товстіших плівок (понад 20 мкм) і спеціальних підкладок, таких як ПЕТ або металізовані плівки. Автоматична машина для ламінування з вертикальним ланцюгом пропонує обидва варіанти, тож ви можете підібрати різак до свого матеріалу.

Q2: У яких випадках ви б рекомендували ланцюговий ніж замість інших варіантів різання?

A2: Якщо ви часто обробляєте ПЕТ, металеву або PLA плівку або якщо товщина вашої плівки перевищує 20 мкм, ланцюговий ніж може бути більш ефективним вибором. Для стандартних матеріалів BOPP і PSA диск або шліфувальний круг часто добре працюють, тому ланцюговий ніж є додатковим оновленням.

Q3: Як система ланцюгового ножа запобігає скрученню тонкого паперу?

A3: він оснащений контролером натягу та подвійними стабілізуючими структурами, які допомагають зберігати тонкий папір рівним після ламінування. Це може покращити якість укладання, хоча фактична продуктивність залежить від щільності паперу.

Q4: Чи впливає ланцюговий ніж на швидкість виробництва порівняно з іншими ножами?

A4: Ланцюговий ніж має сервопривід і розроблений для високошвидкісної роботи, тому він зазвичай працює так само швидко, як і максимальна швидкість машини. Швидкість різання регулюється – це перевага автоматичної машини для ламінування з вертикальним ланцюгом.

Q5: Яке обслуговування потребує ланцюговий ніж?

A5: Рекомендовано регулярно перевіряти лезо та систему натягу. Ланцюговий ніж створений для довговічності, але, як і будь-який ріжучий компонент, він може потребувати періодичного регулювання або заміни залежно від обсягу використання.
